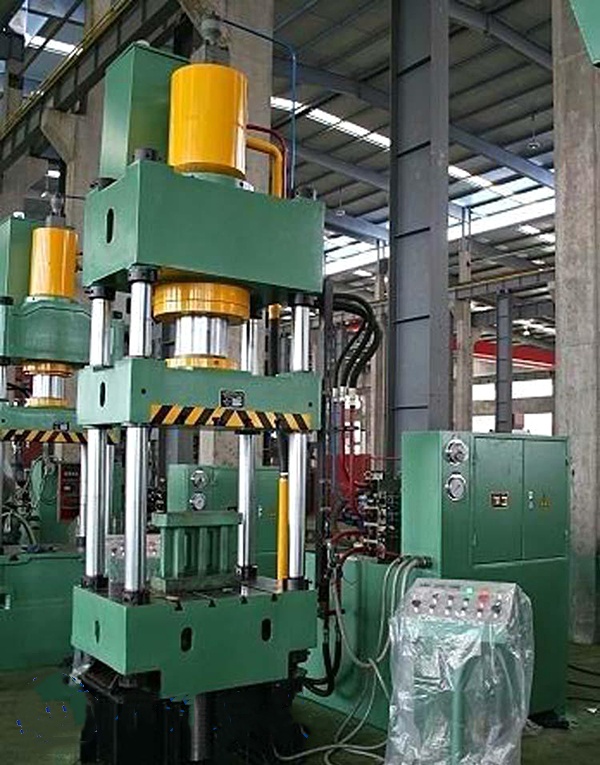

干粉成型液壓機
型號:Y83-100T
功率:5.5KW
公稱力:3150KN
開口高度:1750mm
價格:5-6 萬元
適用范圍:可將各種干粉(碳粉、竹炭粉、炭粉)壓制成型,廣泛用于粉末冶金和機械零件的生產,也用于精密陶瓷,電子陶瓷和硬質合金產品的壓縮成型。
一、產品簡介
干粉成型液壓機采用三梁四柱式結構,可將各種干粉(碳粉、竹炭粉、炭粉)壓制成型,廣泛用于粉末冶金和機械零件的生產,也用于精密陶瓷,電子陶瓷和硬質合金產品的壓縮成型,該系列干粉液壓機具有獨立的液壓和電氣系統,具有自動進給料等特殊功能,采用雙向浮動加壓,脫模保護,電氣控制采用PLC編輯器控制器,按鈕集中控制同步負載限制裝置,從而確保了設備性能的一致性。
二、主要結構
干粉自動成型液壓機主要結構包含:主機、液壓系統和控制系統三部分組成,具體如下:
1、液壓系統
在液壓原理圖上可以看出不同功能部件之間的關系,液壓源包括液壓泵、電機和液壓輔助部件,電機用彈性連軸器連接柱塞泵;液壓系統包含各種控制閥,用于控制工作油的流量、壓力和方向;執行部件根據實際需要選擇液壓缸,通過螺母安裝固定在上橫梁上。
2、主機
通過四根立柱連接足夠剛度和強度上下橫梁和滑塊,為保證運行時上、下橫梁與立柱間的距離,其結合面均有定螺母固定,四根立柱采用液壓予緊方式緊固;
3、控制系統
由配電箱和組合按鈕開關進行控制。
三、設備技術參數
型號 | 單位 | 100T | 200T | 315T | 400T | 500T | |
公稱力 | KN | 1000 | 2000 | 3150 | 400 | 5000 | |
頂出力 | KN | 200 | 400 | 630 | 630 | 1000 | |
液體較大工作壓力 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |
滑塊行程 | Mm | 500 | 700 | 800 | 800 | 900 | |
較大開口高度 | Mm | 900 | 1120 | 1250 | 1400 | 1500 | |
工作臺尺寸 | 前后 | Mm | 580 | 900 | 1260 | 1200 | 1400 |
左右 | Mm | 710 | 900 | 1260 | 1260 | 1400 | |
頂出缸行程 | Mm | 200 | 250 | 300 | 300 | 300 | |
滑塊速度 | 空程下行 | Mm/s | 100 | 100 | 100 | 100 | 100 |
工作 | Mm/s | 8-15 | 8-15 | 8-15 | 8-15 | 10 | |
回程 | Mm/s | 60 | 70 | 70 | 70 | 80 | |
電機功率 | KW | 5.5 | 11 | 18.5 | 22 | 37 | |
總重量(約) | T | 5 | 12 | 15 | 22 | 30 |
以上干粉自動成型液壓機是幾個常見型號及技術參數,其他型號的液壓機我們將根據具體要求進行設備定制與生產。
四、產品用途
干粉成型液壓機利用液壓成型原理,通過液壓泵和電機的驅動,將高壓油液輸送到油缸內,使油缸活塞桿產生相同大小的壓力,實現干粉成型,該設備用于粉末金屬材料擠壓成型,薄板拉伸、沖裁、彎曲、翻邊、冷擠壓金屬成型、以及橫壓、彎壓、翻透、校正等各種沖壓工藝,還用于校正、壓裝、粉末制品和磨料制品的壓制成型,及塑料制品、絕緣制品的壓制成型,可塑性材料的壓制工藝。
五、工作過程
干粉成型壓力機安裝調試正常后,就需要按照以下過程實現全自動生產,具體如下:
1、原始工作狀態上,主油缸上行到位,下油缸退回到位,布料箱退回到位,將按鈕調整到全自動工作模式;按啟動按鈕,下油缸慢速上行,帶動下壓頭和??蚵傧蛏弦苿?dòng),這時凹模開口處與下壓頭頂部形成一定空間;送料油缸開始布料,通過導軌運行至凹模上部;觸碰到行程開關后停止,經多次連續抖動布料后,模具內已布滿原材料;布料油缸自動退回到原始位置,碰到送料停止行程開關后停下來;主油缸帶動滑塊和上沖頭快速下行,觸碰到下行程開關后,上壓頭緩慢壓制。
2、成型液壓機在壓制時需要設定排氣次數和保壓時間,壓制過程中達到調定壓力時開始延時保壓,保壓時間到主油缸自動回程,碰到行程開關停止上行,同時下油缸的開始下行退回,帶動下壓頭和??蛳蛳乱苿?dòng)一定距離停止;成型坯體露出完成脫模,一個成型過程就完成了,重復上述動作實現全自動生產。
六、設備價格
在確定設備型號后,我們需要給出一個準確的價格。根據市場了解,一臺小型干粉成型壓機在8-7萬左右,大型市場報價在10-30多萬元。因設備型號多樣,產量、電機功率和加料高度速度等技術參數稍有差異,設備價格也會不同,我們一般都是根據實際情況確定設備具體多少錢一臺。
